瑞辛咖啡（北京）有限公司為了確?？Х鹊馁|(zhì)量，嚴格把關(guān)咖啡豆的水分及烘焙后的水分，經(jīng)過多方對比后決定購買我司萬分之一水分儀，萬分之一水分儀是目前我司獨立自主設(shè)計生產(chǎn)的高精度水分儀，領(lǐng)先業(yè)內(nèi)，也是瑞辛咖啡對我司的認可。
產(chǎn)品鏈接：http://m.gzrszc.cn/product/ql-zmd-1%e5%9e%8b%e7%9c%9f%e5%af%86%e5%ba%a6%e4%bb%aa/
]]>
測試儀器：群隆LSD-100E 稱重精度：0.0001g 密度解析：0.0001g/cm?
發(fā)泡材料密度較小，在有限的測試空間的前提下必然只能采取較小的測試重量，但是測試重量與測試結(jié)果的準確性息息相關(guān)，過輕的質(zhì)量可能會使誤差數(shù)據(jù)變大。而客戶的需求是多樣的，這次的客戶需要我們測試最輕只有0.1g的樣品，看看我們的測試結(jié)果如何。
測試步驟：
- 準備好密度天平主機及其配件，待測樣品，鑷子；
- 將密度天平通電，在水槽中裝入清水，放在支架上，再將稱量架裝好；
- 在測試密度小于1的樣品時，樣品在水中受到水的浮力會有向上浮的力，所以需要在稱量架上放好重錘，防止樣品將稱量架頂起；
- 將樣品放在稱量架上稱量，待讀數(shù)穩(wěn)定后按下Mode鍵記錄樣品在空氣中的重量；
- 記錄下樣品空氣中重量后將樣品放至稱量架水中部分的下方，用稱量架壓住樣品使其不能上浮，待儀器讀數(shù)穩(wěn)定后按下Mode鍵，記錄樣品在水中的重量，儀器自動計算結(jié)果并顯示密度。
- 重復(fù)測試步驟，檢查測試結(jié)果的重復(fù)性。
| 重量（g） | 密度（g/cm?） | |
| 第一次 | 0.0928 | 0.2595 |
| 第二次 | 0.1221 | 0.2587 |
| 第三次 | 0.1230 | 0.2616 |
注意事項：
- 測試過程中避免按壓擺放儀器的臺面，避免影響最終結(jié)果；
- 在每次測試過程中和結(jié)束后，都應(yīng)檢查稱重架是否沾水，如果有應(yīng)將水擦干，避免影響結(jié)果；
- 測試樣品為密度小于1的浮體時為避免樣品將稱量架頂起，應(yīng)在測試開始前用重錘放在稱量架上壓好；
- 測試時樣品應(yīng)保證完全被水淹沒；
- 如果產(chǎn)品容易產(chǎn)生氣泡應(yīng)使用酒精洗滌，且放入水中后應(yīng)檢查是否有氣泡，如果有，使用滴定管將氣泡吸走。
KSQL-310S-KHF 卡氏加熱爐填補了國內(nèi)空白，采用獨特的針頭設(shè)計，一次操作既可以實現(xiàn)載氣輸入，水汽輸出，同時由于新的氣路設(shè)計用極小的流量就可以實現(xiàn)水分蒸汽的傳輸，每次進樣只需更換樣品瓶操作方便，無需等待樣品瓶冷卻之后更換瓶蓋。
第?2?章?儀器組成說明
KSQL-310S-KHF 卡氏加熱爐主要分為兩個部分，第一個是V-310S庫侖法卡爾費休水分測定儀，第二個是KHF-100卡氏加熱爐，由這兩部分組成了完整的KSQL-310S-KHF 鋰電池材料專用卡氏水分測定儀。
第?3?章?310S水分儀的安裝與調(diào)試
3.1、在使用前，把滴定池所有的玻璃口打開，滴定池、干燥管、密封塞可用水清洗。清洗后放在大約 80℃的烘箱內(nèi)烘干，然后自然冷卻。特別注意陰極室、測量電極不能用水清洗，可用丙酮、甲醇等有機溶劑進行清洗，清洗后用吹風(fēng)機吹干。
3.2、把硅膠裝入干燥管中，注意不要把硅膠粉末裝入。然后將試樣注入口的旋塞裝好，如下圖所示。
完成上述操作后，把攪拌子通過樣品注入口小心放入。然后分別在測量電極、陰極室電極、陰極室干燥管、進樣旋塞、密封塞的磨口處，均勻地涂上一層真空潤滑脂，除陰極室的干燥管和密封管不裝外，其他均裝到相應(yīng)的部位上，輕輕轉(zhuǎn)動一下，使其較好的密封。
3.3、將大約 100～120 毫升的試劑用漏斗（必須干凈、干燥）通過密封口注入 ?到陽極室，再用漏斗向陰極室注入試劑，陰極室和陽極室的液面高度要保持一致。以上操作完畢后將干燥管、密封塞裝好，輕輕轉(zhuǎn)動一下，使其較好的密封（該操作應(yīng)在通風(fēng)櫥內(nèi)進行）。把測量電極、電解電極插頭分別插入相對應(yīng)的插座中。
3.4、 電解池準備正常情況下，接通 220V 電源。將開關(guān)打開，儀器將自動進入主界面如下圖所示。
在主界面內(nèi)，點擊右側(cè)功能菜單按鈕，儀器即可進入其它相應(yīng)功能，具體說明如下：
“設(shè)置”功能：用于完成對測試選項、日期時間、聲音及顯示設(shè)備、語言、通信等相
應(yīng)參數(shù)的設(shè)置。
“方法”功能，用于完成對濃度計算公式方法的選擇及參數(shù)設(shè)置。
“數(shù)據(jù)”功能，用于完成歷史數(shù)據(jù)查詢的功能。
“功能”功能，預(yù)留的連接自動進樣器功能。
“幫助”功能，用于查看與儀器有關(guān)的信息及常見故障及注意事項
3.5、打開儀器電源，顯示開機界面，按測定鍵進入測量界面，調(diào)節(jié)+ -號鍵增減攪拌速度，直至攪拌珠勻速轉(zhuǎn)動，轉(zhuǎn)動時保證杯內(nèi)液體不要濺到液位上方的杯內(nèi)壁為宜。
3.6、初次使用新鮮的庫侖電量法卡爾費休試劑含有過量的碘，顏色為深紅色，儀器中間提示過碘狀態(tài)，然后用微量注射器抽取20～50ul的純水從加樣口緩慢加入反應(yīng)杯液面以下，直至反應(yīng)杯內(nèi)液體顏色變淡黃色，儀器左上方提示過水，含水量顯示值開始計數(shù)，停止加水，如果加入過多的水會導(dǎo)致電解平衡需要較長的時間。
3.7、如果新加入的卡爾費休試劑顏色顯示為淡黃色，表示試劑已經(jīng)吸潮，儀器界面中間不會顯示過碘，而是顯示“正在穩(wěn)定過正中，請等待”，此時不需要加水，等待儀器電解至平衡，顯示正常狀態(tài)即可。
3.8、當(dāng)儀器電解平衡后，界面的中間位置 會顯示“準備好滴定了，可以進樣測試了”，儀器則可正常使用。
3.9、當(dāng)測試一般液體樣品時“進樣延遲時間”可以設(shè)為5-30秒，當(dāng)與卡氏加熱爐聯(lián)用時，則“進樣延遲時間”必須大于120秒。
第?4?章?卡氏加熱爐的安裝
4.1、加熱爐示意圖
4.2、采用鋼瓶為氣源時，先安裝減壓閥
4.3、將3.2mm管路的接頭安裝至減壓閥出氣口
4.4、將外徑3.2mm的PTFE管路一頭介入減壓閥接頭，另外一頭安裝至加熱爐背后的進氣口接頭。
4.5、氣口鏈接至儀器上方的兩個干燥瓶，并且將干燥瓶用管路相連接。
4.6、加熱爐擺放在水分測定儀右側(cè)，將加熱伴管出氣口插入水分儀電解池樣口，出氣口通至液面以下，將樣品瓶空瓶放入到加熱孔中，并且將空芯進樣針插入樣品瓶中。
4.7、打開氣源，調(diào)節(jié)輸出壓力約 0.1MPa ，調(diào)節(jié)氣體流量計流量至所需流量（約40~70ml/min ），此時加熱伴管出口應(yīng)有氣體流出。
4.8、打開 KHF-100 的后方的電源開關(guān)，在溫控面板上設(shè)置所需溫度，如需修改溫度先按鍵移動光標點，再按▲或▼鍵增減溫度，修改完成后按?鍵確認，等待溫度升溫穩(wěn)定，預(yù)熱并吹掃樣品瓶及管路中的水分，等待水分儀滴定平衡。
4.9、稱量樣品并裝入樣品瓶中。
4.10、將裝有樣品的樣品瓶放入加熱孔中，插入空芯針，在水分測定儀上輸入樣品重量，調(diào)整延時時間，同時水分儀上開始測量。在屏幕上點方法，并且在方法中輸入樣品稱重質(zhì)量，等待測量完成顯示最終含水量結(jié)果。
4.11、樣品測試完成后，更換樣品瓶可繼續(xù)測量下一個樣品。
4.12、所有測試完成后，將加熱伴管出口拔出滴定池，并蓋上原來的密封加樣塞，才能關(guān)機降溫，最后關(guān)閉氣源。
第?5?章?注意事項
5.1、加熱爐外殼和樣品瓶有高溫，請勿用手直接觸摸，防止燙傷。
5.2、測量結(jié)束后請從電解池中拔出氣體進樣管，防止液體倒流。
5.3、測量高溫溶解物質(zhì)，加熱溫度不能大于樣品的熔點，否則可能造成管路堵塞。
]]>尼龍是是世界上出現(xiàn)的第一種合成纖維，該類產(chǎn)品用途廣，是以塑代鋼、鐵、銅等金屬的好材料，是重要的工程塑料，適用于制作耐磨零件，傳動結(jié)構(gòu)件，家用電器零件，汽車制造零件，絲桿防止機械零件，化工機械零件，化工設(shè)備。但是尼龍材料本身具有強極性的特點，吸濕性強，尺寸穩(wěn)定性差，所以在生產(chǎn)過程中需要嚴格控制其水分含量，提高產(chǎn)品的穩(wěn)定性。
今天我們將對客戶寄送的干燥前后的尼龍顆粒進行水分測試，雖然在寄送過程中放置了干燥劑但尼龍顆粒還是會進行少量吸水，我們通過測試看看是否能檢測出其中含水量的區(qū)別。
測試機型：QL-720B
測試步驟：
- 開箱取出水分儀主機，配件包括砝碼、支架、樣品盤、防風(fēng)盤、電源線等；
- 將防風(fēng)盤、支架、樣品盤一一裝好，接通電源，按下開機鍵，顯示屏進入開機界面，首先按去皮鍵減去樣品盤重量，后將100g砝碼放入托盤進行校準；
- 用實驗勺取15g左右已烘干尼龍顆粒均勻鋪在樣品盤上，設(shè)置好合適的溫度后蓋下上蓋，按下“START”鍵開始測試；蜂鳴兩聲后，儀器自動停機，測試結(jié)束，可在液晶顯示屏查看測試后尼龍顆粒的水含量為0.16%；
- 復(fù)位儀器，待儀器冷卻至40℃以下后，再取15g左右已烘干尼龍顆粒均勻鋪在樣品盤上，重復(fù)上述測試步驟；測試結(jié)束后得出第二組數(shù)據(jù)，顯示樣品的水分含量為0.16%；結(jié)果可靠，可重復(fù)性好。
- 重復(fù)步驟3/4，測試未烘干的尼龍顆粒水分分別為0.23%、0.22%。
| 測試溫度（℃） | 測試時間 | 水分含量（%） | |
| 烘干顆粒1 |
110℃ |
2’30” | 0.16 |
| 烘干顆粒2 | 2’26” | 0.16 | |
| 未烘干顆粒1 | 3’33” | 0.23 | |
| 未烘干顆粒2 | 3’06” | 0.22 |
注意事項
儀器使用過程中會產(chǎn)生高溫，所以測試過程中不要在儀器周圍放置易燃易爆物；
水分測定儀為精密儀器，測試過程中應(yīng)避免倚靠按壓擺放儀器的臺面，避免影響測試結(jié)果；
測試后儀器還處于高溫中，清理部件時要小心謹慎，防止燙傷。

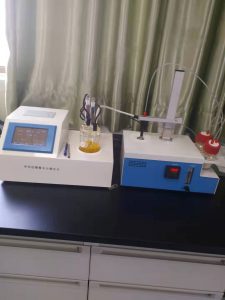

長先新材料購買我司庫倫法微量水分測定儀，現(xiàn)場交機。
順祝商祺。
珠海長先新材料科技股份有限公司購買我司塑料水分儀
珠海長先新材料科技股份有限公司是一家集研發(fā)、生產(chǎn)、銷售新材料聚苯硫醚（PPS）、環(huán)保樹脂、絕緣油、三防漆、助焊劑、清洗劑、特種膠、金屬表面處理劑為主的國家高新技術(shù)企業(yè)，針對這些材料產(chǎn)品的水分儀測試，則需要用到我司的KSQL-310S-KHF塑料卡式水分測定儀，我司卡氏水分測定儀填補了國內(nèi)空白，采用獨特的針頭設(shè)計，一次操作既可以實現(xiàn)載氣輸入，水汽輸出，同時由于新的氣路設(shè)計用極小的流量就可以實現(xiàn)水分蒸汽的傳輸，每次進樣只需更換樣品瓶操作方便，無需等待樣品瓶冷卻之后更換瓶蓋。 檢測精度可以達到ppm級，非常適合鋰電、塑料粒子、石化等行業(yè)對水分檢測要求高的行業(yè)。
